在秋冬季節,汽車玻璃表面經常會出現結霜的現象。如果不能快速有效地除霜，不僅會造成駕駛?cè)藭r(shí)間的浪費，還會很大程度地影響駕駛?cè)说囊曇?致使整個駕駛過程都存在重大的安全隱患。
在汽車風窗玻璃除霜系統的試驗中，傳統的方法需要人工介入各個環節的操作，這導致這項試驗特別費時費力。鑒于以上情況，中汽中心工程院風洞中心開發了一套車輛除霜分析系統，該系統的應用可以更好地顯示和檢驗車輛除霜的效果，對于縮短試驗周期、提升能效具有積極意義。
除霜分析系統介紹——

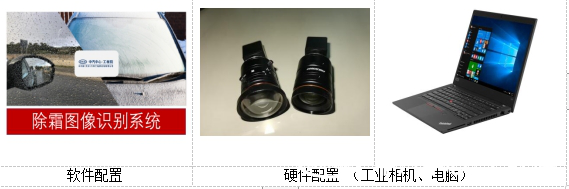

除霜分析系統由軟件和硬件兩部分構成，軟件部分為除霜圖像識別系統，硬件部分為工業相機和電腦。

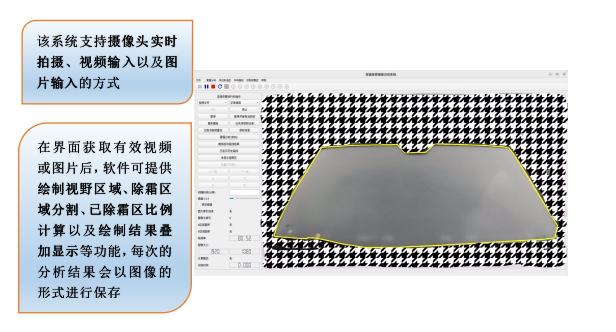

該系統將多樣化的功能進行封裝，設計了功能完備的UI界面，并提供詳細的用戶手冊進行操作指導。
除霜分析系統不僅支持實時的顯示與計算分析，還支持試驗錄像，通過錄像分析也可以使用分析軟件的所有功能。一方面，該系統可同時錄制來自多個攝像頭的視頻流；另一方面，也可錄制特定視頻的分析和處理結果。此外，在繪制視野區后，除霜分析系統可以計算并顯示已除霜區域占各個視野區的比例，分析結果同樣以圖像的形式保存在相應的文件夾中。
中汽中心工程院風洞中心開發的這套車輛除霜分析系統已經在環模實驗室中投入使用，應用效果顯著，反饋如下：
- 畫線界定標準統一。傳統方法下的除霜試驗需要人工進行畫線，已除霜區域的界定標準極易受到畫線人主觀因素的影響。除霜分析系統的自動畫線模式下，由系統自動界定已除霜區域和未除霜區域的邊界并進行畫線，實現畫線界定標準的統一，減少主觀因素的影響。
- 降低人力成本。傳統方法下的除霜試驗至少需要4個人來完成，該分析系統的應用將人力需求縮減到1-2人。
- 降低時間成本。傳統方法下的除霜試驗的完成一般需要兩個工作日，其中最為耗時耗力的工作是試驗前的視野區繪制和試驗后的畫線拓印及已除霜區域面積占比的計算。除霜分析系統的應用優化了以上的工作流程，將試驗所需時間縮短至4個小時，顯著提高了效率，降低時間成本。
