一、設備簡介

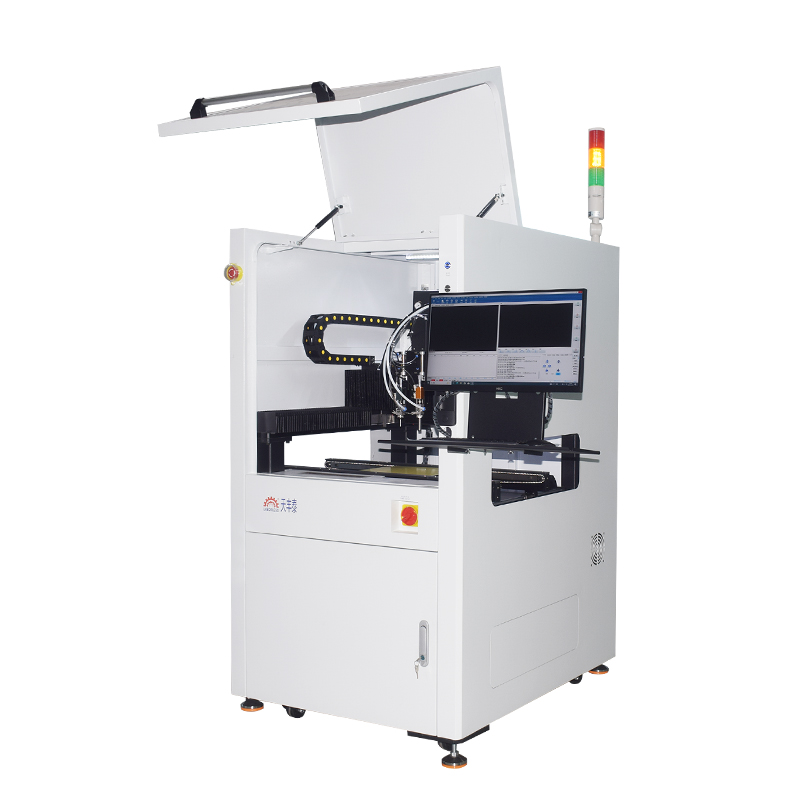

天豐泰品牌在線式涂覆機:應用于PCB電路板表面三防漆的涂覆工藝,是一套可提供高品質、高效率、節能環保的可選擇性自動涂覆系統。配備了三軸伺服運動平臺,高剛性的結構設計可確保系統在高速運行時的平穩性和[敏感詞]性。系統提供靈活友好的人機操作界面,工藝成熟操作性好,高速[敏感詞]實現PCB板穩定可靠的選擇性自動均勻涂覆作業。
選擇性涂覆機系統采用在線式設計,線體可根據產品的寬度和輸送的速度進行調節,維護簡單、便捷。在線進板、出板輸送導軌保證與自動產線上下工藝設備之間的接駁順暢,輸送平穩。
應用行業:適合PCB集成電路板、汽車電子控制板、電子線路板、航空儀表板、軟性印刷電路板、微電腦控制板、半導體晶體線路保護、家電控制器、LED等行業涂覆工藝。
應用技術:線路板三防膠在PCB線路板上固化后形成一層透明保護膜,具有優越的絕緣、防潮、防漏電、
防震、防塵、防腐蝕、防老化、等性能。三防漆涂覆的好壞直接影響到產品的質量。
二、設備構造
設備是由外機架、內機架底座、XYZ三軸、點膠閥系統、流水線、運動控制系統和氣動控制系統、膠水供料系統等部分組成。其中運動控制系統集成于底座內,氣動控制系統安裝于設備側面與Z軸上方。
三、各部分功能說明
1、油水分離器:過濾氣源中的油脂與水分。
2、散熱風扇:降溫機箱內部電器產生的熱量。
3、急停按鈕:緊急情況下停止運行中的設備。
4、排氣孔:連接空氣凈化系統。
5、三色燈:直觀標示設備運行狀態。
6、按鈕開關:控制機臺運行、復位、停止、等功能。
7、電腦顯示屏:顯示編程噴涂路徑,顯示設備運行狀態。
8、鼠標鍵盤:編制設備運行程序,設置設備運行參數等。
9、旋轉開關:設備通電開機、斷電關機。
10、輸送線:產品輸送進料,擋停,出料。
11、Y軸:實現點膠閥前后移動。
12、線束拖鏈:收納、牽引和保護管線。
13、X軸:實現點膠閥左右移動。
14、調壓閥:調節噴霧效果。
15、Z軸:實現點膠閥上下移動。
16、噴霧閥:實現膠水的霧化、線狀涂覆效果。
四、設備特點與優勢
設備特點:
1.采用高精密密封模組,隔離霧氣對精密絲桿和滑軌的腐蝕。
2.專業的控制卡以及高品質的運動配置,具有高速穩定的傳動控制系統。
3.智能電動調寬窄功能,(輸入板寬即能電動調整到位)。
4.配備廢氣排放口,有效的減少刺激性氣體的排放。
5.配備自動浸泡與自動吐液裝置,可免除膠閥出膠口堵塞現象。
6.膠閥自動清洗裝置,紫光燈檢測裝置。
7.配備兩把高頻噴射閥,一大一小流量,可選擇性涂覆,提高效率。
設備優勢:
1.高品質:每個產品涂覆的膠量與厚度一致,產品一致性高,品質穩定可靠。
2.高精度:選擇性涂覆,均勻準確,涂覆精度遠遠高于人工。
3.低成本:節約人工,降低了生產成本和提高了人工利用率。
4.節約膠:選擇性涂覆,霧化涂覆,厚度適中準確,節約膠水。
5.環 保:機器采用全封閉結構,配備廢氣回收系統,避免車間空氣受到污染。
五、設備性能參數
1、外形尺寸:1200x930x1720mm
2、有效行程:
X軸(針頭左右移動的長距離):500mm
Y軸(針頭前后移動的長距離):500mm
Z軸(針頭上下移動的長距離):100mm
3、[敏感詞]速度:X軸—800mm/s;Y軸—800mm/s ;Z軸—300mm/s
4、定位精度:±0.01mm
5、重復精度:±0.01mm
6、驅動方式:伺服電機+精密絲桿+精密直線導軌
7、輸送線承重:6kg(含治具)
8、輸送線驅動方式:不銹鋼鏈條+調速電機
9、輸送線調寬方式:電動
10、輸送線調寬范圍:50-500mm
11、輸送線傳送方向:左→右,右→左(任意調整)
12、輸送線輸送速度:70-2000mm/min
13、膠閥:出膠口徑1.0mm精密噴霧閥+出膠口徑2.5mm高頻噴霧閥
14、點膠區域:單閥490x490mm,雙閥490x390mm
15、單次涂覆寬度:3-10mm
16、膠桶容量:10L
17、清洗桶:5L
18、清洗功能:設備自帶清洗功能
19、可選配:自動掃碼、底膠報警功能、視覺定位功能
20、抽風系統:上孔式抽風
21、控制方式:工控機+運動控制卡
22、編程方式:參照《天豐泰新版視覺點膠系統軟件說明書》調試
23、電 源:AC220V/50HZ
24、氣 源:0.6-0.8MPa
25、外形尺寸:1200x930x1720mm
25、整機重量:368KG

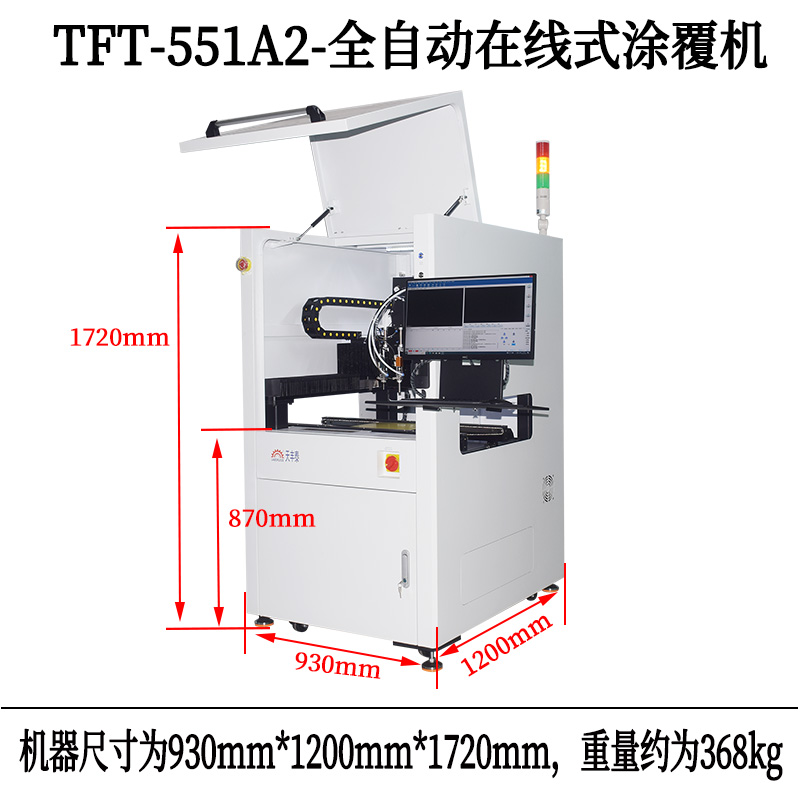

六、設備尺寸圖


圖片 拷貝.jpg)
